02.10

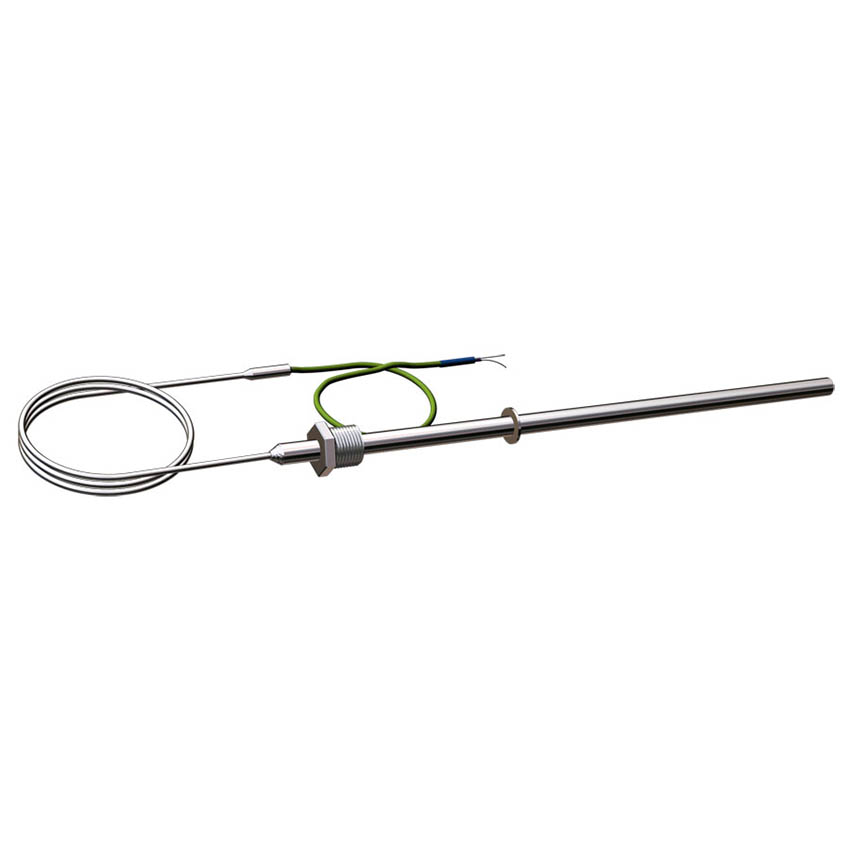

Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла, при наличии повышенной температуры или защитных (теплоизоляционных) экранов на выходе термоэлектродов из защитной арматуры. Кабельный чувствительный элемент выведен за пределы защитной арматуры на длину lк. Имеют неразборную конструкцию. Штуцер изготавливается из углеродистой стали обыкновенного качества с защитным покрытием.

Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002.

При необходимости использования измерительных преобразователей с унифицированным выходным сигналом постоянного тока 4-20мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, могут комплектоваться выносными преобразователями ИПП.
ПК «Тесей»
Описание

Рабочий спай

один

Изолирован(ы) или
Неизолирован(ы)

два

Вибростойкость ГОСТ Р 52931

группа V3

Номинальное (условное) давление

0,1МПа

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

УХЛ2.Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

Поверка

- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до 250 мм
- ГОСТ 8.338-2001 – для датчиков с монтажной длиной от 250 мм



Показатель тепловой инерции τ0,63:


Вид рабочего спая

Показатель тепловой инерции датчика в зависимости от диаметра, сек

d = 8

d = 10

d = 5

d =7

Изолированный от оболочки

10

12

5

8

Неизолированный от оболочки

6

8

3

5


Показатели надежности

Группа условий эксплуатации

Вероятность

безотказной работы

Назначенный срок службы

Средний срок

службы

Гарантийный срок

 эксплуатации

I

0,95 за 40 000 часов

5 лет

10 лет

5 лет

II

0,95 за 16 000 часов

2 года

4 года

2 года


Тип КТ

Диаметр чехла

Материал чехла

Группа условий эксплуатации

Температура
применения, ºС

Интервал между поверками

Средний срок службы

КТХА

8; 10

С10

I

-40…+600

5 лет

10 лет

II

-40…+800

2 года

4 года
02.0902.11
Вернуться к: Термопары КТХА, КТНН, КТХК, КТЖК, КТМК
