02.02

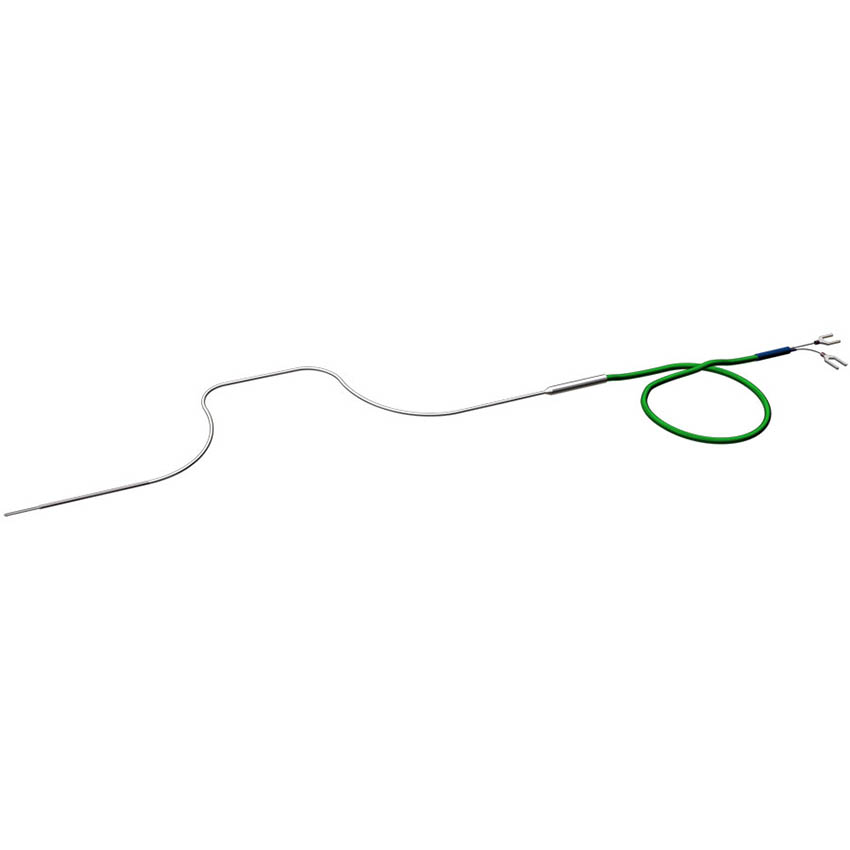

Без монтажных элементов, с подкатанным наконечником

Предназначены для измерения температуры жидких, газообразных, сыпучих сред, а также поверхностей твердых тел.

При установке на технологическом оборудовании сложной геометрии и в труднодоступных местах допускается изгибать датчики для размещения рабочего спая в требуемой зоне измерения вплоть до сворачивания в петлю или спираль.

Термопреобразователи наружным диаметром 3, 4.5 мм и монтажной длиной 20 и более метров рекомендуются для контроля температуры стенок энергетических котлов. Максимальная монтажная длина термопреобразователей диаметром 3 мм может составлять 600 метров (для прокладки в шахтах и скважинах и т.п.). Термопреобразователи диаметром 1.0–1.5 мм удобны для проведения точных и малоинерционных температурных измерений в научных исследованиях прималых габаритах термометрируемых объектов.

Выводы термоэлектродов удлиняются с помощью удлинительного провода длиной l. Место соединения помещено в переходную втулку и загерметизировано. На свободных концах провода может быть установлен термопарный разъем.
Для монтажа датчика на объекте используются передвижные штуцера ЮНКЖ 031, рассчитанные на номинальное (условное) давление 1,0 МПа. Для расширения области применения термопреобразователи КТхх 02.02 могут изготавливаться с приваренными (припаянными) монтажными элементами по чертежам Заказчика.

Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002.

При необходимости использованияизмерительных преобразователейс унифицированным выходным сигналом постоянного тока 4-20мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, могут комплектоваться выносными преобразователями ИПП.
Описание

Рабочий спай

один

Изолирован(ы) или Неизолирован(ы)

два

Вибростойкость ГОСТ Р 52931

группа V3

Номинальное (условное) давление

0,1МПа без монтажных элементов

до 150МПа в зависимости от монтажных элементов

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

УХЛ2.Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

Поверка

МИ 3090-2007 – для датчиков с монтажной длиной от 20 до 250 мм
ГОСТ 8.338-2001 – для датчиков с монтажной длиной от 250 мм



Показатель тепловой инерции τ0,63:


Вид рабочегоспая

Показатель тепловой инерции датчика в зависимости от диаметра, сек

d = 0,5

d = 1,0

d = 1,5; 2

d =3,0

d = 4,0

d = 4,5;  4,6

d = 5,0

d = 6,0

Изолированный от оболочки

0,05

0,15

0,4

1,0

1,5

2,0

3,0

4,0

Неизолированный от оболочки

0,03

0,05

0,15

0,5

1,0

1,0

1,5

2,0



Группа условий эксплуатации

Вероятность
безотказной работы

Назначенный срок службы

Средний срок
службы

Гарантийный срок
 эксплуатации

I

0,95 за 40 000 часов

5 лет

10 лет

5 лет

II

0,95 за 16 000 часов

2 года

4 года

2 года

III

0,95 за 8 000 часов

1 год

2 года

1 год

IV

Не нормирована

Не нормирован

Не нормирован

Не нормирован



Тип КТ

Температура
применения,
ºС

Группа условий эксплуатации

Интервал между
поверками

Выбор кабеля

Диаметр оболочки

Материалоболочки

КТХА

– 40 .. +600

I

5 лет

3;  4;  4,5;  6

С321; С316;T310; Т446;T600

– 40..+ 600

II

2 года

1,5;  2;

С321;  С316;T310; T600

– 40..+ 800

3;  4;  4,5;  6

С321

– 40..+ 900

3;  4;  4,5;  6

С316;T310;T600

– 40..+ 800

III

1 год

1,5;  2;

С321

– 40..+ 900

1,5;  2;

С316;  Т310;T600

– 40..+ 1000

3

T310;  Т446;T600

– 40..+ 1100

4,5;  6

T310;  Т446;T600

– 40 .. + 700

IV

Не нормирован

1

С321; T310;  T600

– 40..+ 1300

4,5;  6

T600

КТНН

– 40 ..+800

I

5 лет

3;  4,5

Т310; Т600; Т740

– 200 ..+ 600

II

2 года

1,5;  2

С321

– 200 ..+ 800

1,5; 2

Т310; T600; Т740

- 200 ..+ 1000

3

T310; Т600

- 200 ..+1100

4,5

Т310; T600

3;  4,5

Т740

– 200 ..+ 800

III

1 год

1,5;  2

С321

– 200..+ 900

1,5

Т310; T600

- 200 ..+ 1000

1,5;  2

Т740

- 200 ..+1100

3

T310; Т600

- 200 ..+ 1150

4,5

Т310; T600

- 200 ..+ 1200

3; 4,5

Т740

– 40 ..+ 800

IV

Не нормирован

1

Т600; Т740

-40 ..+ 1300

4.5

Т740

КТХК

– 40 ..+ 600

I

5 лет

3; 4; 4,6; 5; 6

С10

– 100 . + 800

II

2 года

3; 4; 4,6; 5; 6

– 100 . + 600

III

1 год

1.5

– 40 ..+ 600

IV

Не нормирован

1

КТЖК

– 40 ..+ 760

II

2 года

2;  3;  4,5

С321; С316

КТМК

– 40 ..+ 200

II

2 года

2;  3;  4,5

С10; С321

– 200 ..+ 370

III

1 год





КТХА



Exi

02.02
