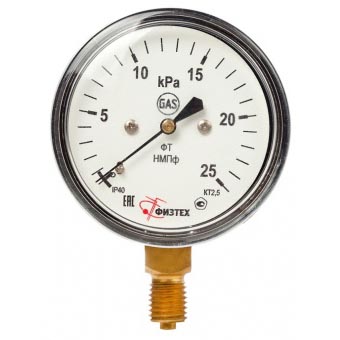

Напоромеры НМПф, ТНМПф, ТМПф
Манометры низкого давления (напоромеры, тягонапоромеры, тягомеры) мембранные показывающие ТМПф, ТНМПф, НМПф применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам.
ГОСТ 2405-88
ТУ 4212-114-64115539-2014
ГОСТ 2405-88
ТУ 4212-114-64115539-2014
Описание
| Номинальный диаметр корпуса | 63 мм |
| Класс точности | 2,5 |
| Резьба присоединительного штуцера | - М12х1,5 - G1/4 |
| Размер квадрата под ключ, мм | 14 мм |
| Расположение штуцера | - радиальное - центрально-осевое |
| Устойчивость к климатическим воздействиям | исполнение У2 по ГОСТ 15150-69 |
| Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя) | от - 50 до +150 оС |
| Диапазон температуры окружающей среды, оС | от -60 до +60 оС |
| Виброзащищенность | группа L3 по ГОСТ Р 52931-2008 |
| Рабочие диапазоны измерений | - постоянная нагрузка - 3/4 шкалы - переменная нагрузка - 2/3 шкалы - кратковременная нагрузка - 100% шкалы |
| Средний срок службы | 10 лет |
| Масса, не более | 0,25 кг |
| Материал корпуса | сталь, окрашенная в черный цвет |
| Обечайка | нет |
| Стекло | органическое, крепление к корпусу по резьбе |
| Мембранная коробка | медный сплав |
| Штуцер, трибко-секторный механизм | медный сплав |
| Циферблат | алюминиевый сплав, окрашенный в белый цвет |
Пределы измерений в системных единицах (кПа) - базовое исполнение(по заказу изготавливаются в любых единицах измерения) |
|
|---|---|
| ТМПф (тягомер) | -1,6; -2,5; -4,0; -6,0; -10,0; -16,0; -25,0; -40,0 - 0 кПа |
| ТНМПф(тягонапоромер) |
-1,0...0,6; 1,5/ -1,25...1,25/ -1,5...1,0; 2,5/ -2,0...2,0; 4,0/ -2,5...1,5/ -3,0...3,0/ -4,0…2,0; 6,0/ -5,0...5,0/ -6,0...4,0; 10,0/ -8,0...8,0/ -10,0...6,0; 15,0/ -12,5...12,5/ -15,0...10,0/ -4,0...2,0/ -20,0...20,0 кПа |
| НМПф(напоромер) |
0 - 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 40,0 кПа |
Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
