Блок электронный преобразователей «Сапфир – 22МП, МПС»

Описание

Назначение: замена морально устаревших аналоговых электронных блоков преобразователей «Сапфир 22Сапфир 22МСапфир 22Р» на новые микропроцессорные платы с целью восстановления работоспособности приборов «Сапфир 22».

Отличительные особенности:
1) Электронный блок унифицирован для всех моделей измерительных блоков преобразователей «Сапфир-22» и выполнен всего на одной плате с индикатором.

2) Устанавливается в корпуса приборов «Сапфир 22» разных производителей, включая Сапфир 22Сапфир 22МСапфир 22Р и др. (на плате имеются крепёжные «Уши» с разными посадочными отверстиями.
3) Простота установки и настройки.
4) Высокая точность прибора.
5) Плата имеет цифровую индикацию отображающую:
- ток,
- проценты,
- реальную физическую величину,
- сигнал с тензопреобразователя,
- и др.
6) Автоматический контроль обрыва тензопреобразователя и датчика температуры с выдачей информации на индикатор прибора.
7) Электронный демпфер до 6 сек.
8) Повышена надежность за счет уменьшения числа электронных компонентов и плат.
9) Интерфейс RS-232 / Харт
10) Имеется возможность перестройки преобразователей на другой диапазон измерения без применения задатчиков давления.
11) Корнеизвлекающая характеристика.
12) Имеется возможность удаленной корректировки «Нуля» или перестройку прибора на другой диапазон измерения с помощью компьютера по линии питания на основе Харт – протокола или по интерфейсу RS-232.
13) Преобразователи Сапфир-22 с микропроцессорным платами имеют преимущества перед преобразователями с аналоговым электронными блоками «СапфирСапфир 22МСапфир 22РСапфир -22МР и д.р.» по : надёжности, точности измерения, функциональным и эксплуатационным характеристикам.

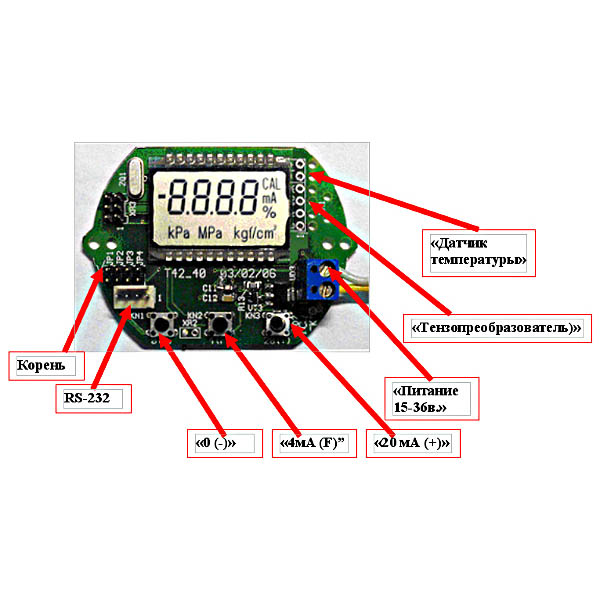

<span "=""> Подключение: см. фото № 1.

1) Для исключения случайного обрыва проводов тензопреобразователя и питания платы необходимо:
Продевать провода в не металлизированные отверстия перед разъёмами на которых будет вестись распайка проводов.
2) Распаять тензопреобразователь в контактных отверстиях разъёма ХР1, где
буквенная маркировка возле разъёма обозначает:
«С» - синий, т.е. в эту контактную площадку распаивается синий провод (бусинка) тензопреобразователя.
«К» - красный - в эту контактную площадку распаивается красный провод (бусинка) тензопреобразователя.
«Ч/З» - чёрный или зелёный - в эту контактную площадку распаивается чёрный или зелёный провод (бусинка) тензопреобразователя.
«Ж» - жёлтый - в эту контактную площадку распаивается жёлтый провод (бусинка) тензопреобразователя.
3) Распаять провода питания (15-36 вольт) на контакты «LINE» разъёма ХР5.
На контакт «+ LINE» - распаивается плюс питания (вывод 1 клемной колодки прибора).
На контакт «- LINE» - распаивается минус питания (вывод 2 клемной колодки прибора).
4) Установить плату в прибор. <span "="">

Простая настройка прибора, с точностью около 1%

На преобразователях уровня «Сапфир-22ДУ» перед настройкой приборов необходимо:
- снять транспортную скобу, если она есть в торце измерительного блока
- снять транспортный ограничитель (скоба красного цвета) если она есть.
- снять транспортный колпачок (как правило белого цвета) сильфонного гидравлического демпфера и открутить на 4-5 оборотов винт регулируемого дросселя демпфирующего устройства.

1) Подать напряжение питания, индикатор должен засветиться.
2) Задать контролируемый параметр (уровень, давление) соответствующее нижнему пределу измерения. Нажать кнопку «4 мА.» и удерживать её в течении 5 сек. для запоминания значения физического параметра (давления, уровня) которое будет соответствовать току 4 мА.
3)Задать контролируемый параметр (уровень, давление) соответствующее верхнему пределу измерения. Нажать кнопку «20 мА.» и удерживать её в течении 5 сек. для запоминания значения физического параметра (давления, уровня) которое будет соответствовать току 20 мА.
4) Проверить прибор по пяти точкам.

Точная настройка прибора, с точностью 0,25 - 0,5%.
Точная настройка прибора осуществляется в климатической камере при помощи программного обеспечения «Регулировщик». Данное программное обеспечение поставляется по отдельному заказу. <span "="">

Рис.1. Внешний вид одного из окон программы «Регулировщик»
